Обзор

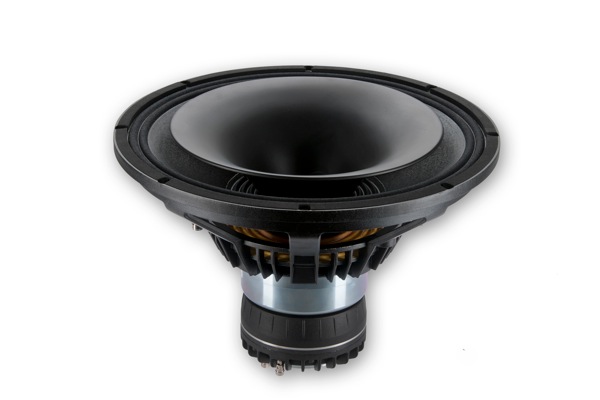

15CN890
15" ТРИАКСИАЛЬНЫЙ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ
ОПИСАНИЕ :
- Чувствительность 1 Вт / 1 м - 98 дБ
- Мощность (AES) - 1000 Вт + 150 Вт + 80 Вт
- Точечный источник звука создающий когерентный фронт волны
- Волновод 90° x 60°
- Оптимальное решение для компактных трехполосных акустических систем
Характеристики
15CN890 ХАРАКТЕРИСТИКИ
| Назначение: | 3-полосные АС | |
| Номинальное сопротивление: | Ом | 8 / 8 or 16 |
| Мощность AES шум: | Вт | 1000 |
| ХАРАКТЕРИСТИКИ НЧ: | ||
| Чувствительность (1 Вт / 1 м): | дБ | 98 |
| Диапазон частот: | Гц | 40 - 22000 |
| Диаметр звуковой катушки: | мм | 101.6 (4") |
| Высота звуковой катушки: | мм | 22 |
| Высота фланца: | мм | 10 |
| Материал звуковой катушки: | Медь | |
| Рама: | Алюминиевый сплав | |
| Эффективный диаметр диффузора D: | мм | 320 |
| ХАРАКТЕРИСТИКИ ВЧ/СЧ : | ||
| Мощность СЧ AES: | Вт | 150 |
| Пиковая мощность СЧ: | Вт | 1000 |
| Мощность ВЧ AES: | Вт | 80 |
| Пиковая мощность ВЧ: | Вт | 320 |
| Чувствительность (1 Вт / 1 м): | дБ | 113 |
| Диапазон частот СЧ: | Гц | 700 - 7000 Гц |
| Диапазон частот ВЧ: | Гц | 6000 - 22000 |
| Рекомендуемые частоты раздела: | Гц | 800, 6300 |
| Диаметр звуковой катушки ВЧ: | мм | 44.4 (1.75") |
| Диаметр звуковой катушки СЧ: | 90 (3.5") | |
| Материал магнита: | Неодимовый | |
| Индукция в зазоре: | Т | 2.0 |
| Материал звуковой катушки: | Copper Clad Aluminum (2 layers in and outside the VC) | |
| Каркас звуковой катушки: | Kapton TM | |
| Материал мембраны: | Polyester |
Параметры T-S
15CN890 ПАРАМЕТРЫ THIELE-SMALL
| Резонансная частота: | Fs | Гц | 50 |
| Сопротивление: | /td>Re | Ом | 5.70 |
| Механическая добротность: | Qms | 3.7 | |
| Электрическая добротность: | Qes | 0.38 | |
| Полная добротность: | Qts | 0.35 | |
| Эквивалентный объем: | Vas | Л | 77 |
| Масса подвижной системы: | Mms | кг | 0.120 |
| Гибкость: | Cms | мм / Н | 0.0884 |
| BL: | BL | Тесла м | 23.6 |
| Эффективная площадь: | Sd | м² | 0.0804 |
| Максимальное смещение: | Xmax | мм | +/- 6 |
| Индуктивность звуковой катушки: | Лe1k | мГн | 0.8 |
| Лe10k | мГн | 0.56 |
Чертежи
| Наружный диаметр: | мм | 388 |
| Наружный диаметр: | мм | 8 x (7 x 8) |
| Межцентровое крепежных: | мм | 371 |
| Посадочный диаметр: | мм | 358 |
| Габаритная глубина: | мм | 280 |
| Вес: | кг | 8.95 |
