Обзор
12CN680

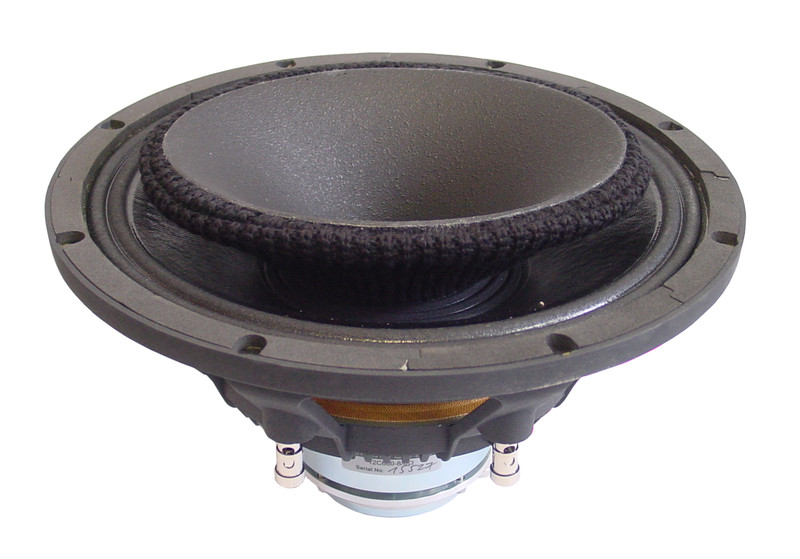

12" КОАКСИАЛЬНЫЙ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ
ОПИСАНИЕ :
- Неодимовый коаксиальный громкоговоритель
- Чувствительность 1 Вт / 1 м - 98 дБ
- Мощность (AES) - 500 Вт + 80 Вт
- 3" медная катушка "Сэндвич"
- Тройное алюминиевое демодуляционное кольцо
- Эллиптический 80° x 60° волновод для точной направленности
- Точечный источник звука создающий когерентный фронт волны
- Динамик с высоким давлением и превосходным качеством звучания
- Оптимальное решение для компактных двухполосных акустических систем
Характеристики
12CN680 ХАРАКТЕРИСТИКИ
| Назначение: | 2-полосные АС | |
| Номинальное сопротивление: | Ом | 8 |
| Мощность AES шум: | Вт | 500 |
| Чувствительность (1 Вт / 1 м): | дБ | 98 |
| Диапазон частот: | Гц | 50 - 20000 |
| Диаметр звуковой катушки: | мм | 77 (3") |
| Материал звуковой катушки: | Медь | |
| Высота звуковой катушки: | мм | 19 |
| Высота фланца: | мм | 8 |
| Рама: | Алюминиевый сплав | |
| Индукция Le | мГн | 0.6 |
Рекомендованное Ф/И оформление:
24 Л / 57 Гц, Диаметр трубы= 90 мм / Длина = 153 мм
Параметры T-S
12CN680 ПАРАМЕТРЫ THIELE-SMALL
| Резонансная частота: | Fs | Гц | 46 |
| Сопротивление: | /td>Re | Ом | 5.7 |
| Механическая добротность: | Qms | 5.8 | |
| Электрическая добротность: | Qes | 0.27 | |
| Полная добротность: | Qts | 0.26 | |
| Эквивалентный объем: | Vas | Л | 58 |
| Масса подвижной системы: | Mms | кг | 0.069 |
| Гибкость: | Cms | мм / Н | 0.170 |
| BL: | BL | Тесла м | 20.6 |
| Эффективная площадь: | Sd | м² | 0.0487 |
| Максимальное смещение: | Xmax | мм | +/- 5.5 |
ВЧ Драйвер
12CN680 ХАРАКТЕРИСТИКИ ВЧ ДРАЙВЕРА
| Номинальное сопротивление: | Ом | 8 |
| Мощность AES: | Вт | 80 |
| Пиковая мощность: | Вт | 450 |
| Чувствительность (1 Вт / 1 м): | дБ | 113 |
| Диапазон частот: | Гц | 600 - 20000 |
| Рекомендуемая частота раздела: | Гц | 1300 |
| Диаметр звуковой катушки: | мм | 44.4 (1.75") |
| Материал магнита: | Неодимовый | |
| Индукция в зазоре: | T | 2.2 |
| Материал звуковой катушки: | Copper Clad Aluminium | |
| (Два слоя: внутри и снаружи звуковой катушки) | ||
| Каркас звуковой катушки: | Kapton TM | |
| Материал мембраны: | Polyester |
Чертежи
| Наружный диаметр: | мм | 318 |
| Диаметр крепежных отверстий: | мм | 8 x (7 x 8) |
| Межцентровое крепежных: | мм | 300 |
| Посадочный диаметр: | мм | 284 |
| Габаритная глубина: | мм | 180 |
| Вес: | кг | 5.1 |
