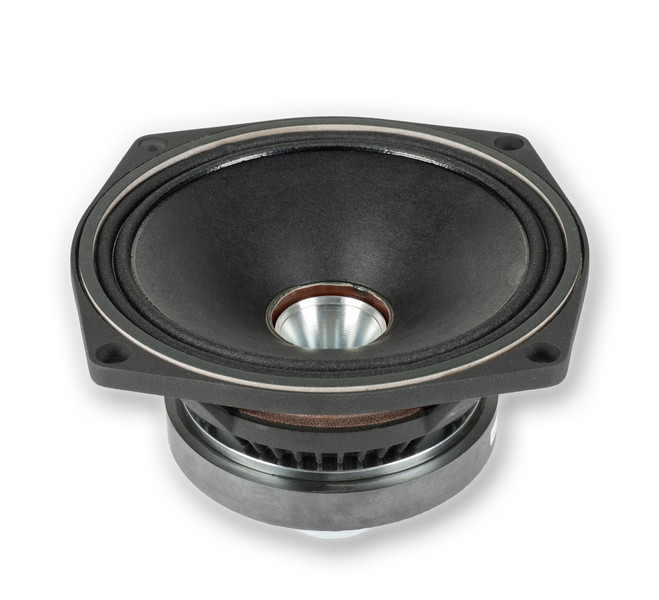

6C150
6.5" КОАКСИАЛЬНЫЙ ДИНАМИК С ФЕРРИТОВЫМИ МАГНИТАМИ
ХАРАКТЕРИСТИКИ :
- Чувствительность 1 Вт / 1 м - 93 дБ
- Мощность (AES) - 130 Вт + 25 Вт
- Звуковые катушки 1.5" + 1"
- Точечный источник звука формирующий когерентный фронт волны
- Конический 90° волновод
- Оптимальное решение для компактных двухполосных акустических систем
Спецификация
6C150 СПЕЦИФИКАЦИЯ
| Назначение | 2-way Transducer | |
| Номинальное сопротивление: | Ом | 16 |
| Мощность AES шум: | Вт | 130 |
| Чувствительность (1 Вт / 1 м): | дБ | 93 |
| Диапазон частот: | Гц | 80 - 20000 |
| Диаметр звуковой катушки: | мм | 38 (1.5") |
| Материал звуковой катушки: | Медь | |
| Высота звуковой катушки: | мм | 15 |
| Высота фланца: | мм | 5 |
| Рама: | Алюминиевый сплав | |
| Effect. Diaphragm Diameter D | мм | 129 |
Рекомендованное Ф/И оформление:
6 L / 90 Hz, BRD = 50 мм / 79 мм длина
9 L / 80 Hz, BRD = 60 мм / 96 мм длина
Thiele-Small
6C150 ПАРАМЕТРЫ THIELE-SMALL
| Резонансная частота: | Fs | Гц | 88.3 |
| Сопротивление: | Re | Ом | 11.9 |
| Механическая добротность: | Qms | 3.9 | |
| Электрическая добротность: | Qes | 0.53 | |
| Полная добротность: | Qts | 0.46 | |
| Эквивалентный объем: | Vas | Л | 7.6 |
| Масса подвижной системы: | Mms | кг | 0.01 |
| Гибкость: | Cms | мм / Н | 0.31 |
| BL: | BL | Тесла м | 11.36 |
| Эффективная площадь: | Sd | m² | 0.0132 |
| Максимальное смещение: | Xmax | мм | +/- 5 |
| Индуктивность звуковой катушки: | Лe1k | мГн | 0.68 |
| Лe10k | мГн | 0.47 |
ВЧ
6C150 СПЕЦИФИКАЦИЯ HIGH FREQUENCY
| Мощность AES: | Вт | 25 |
| Пиковая мощность: | Вт | 200 |
| Чувствительность (1 Вт / 1 м): | дБ | 110 |
| Частотный диапазон: | Гц | 1200 - 20000 |
| Рекомендуемая частота раздела: | Гц | >1500 |
| Диаметр звуковой катушки: | мм | 25.4 (1") |
| Материал магнита: | Неодимовый | |
| Индукция: | T | 1.6 |
| Материал звуковой катушки: | Copper Clad Aluminium | |
| (2 слоя внутри и снаружи звуковой катушки) | ||
| Каркас звуковой катушки: | Kapton TM | |
| Материал диафрагмы: | Polyester |
Чертежи и Установка
| Наружный диаметр: | мм | 162 x 162 |
| Диаметр крепежных отверстий: | мм | 4 x 5.3 |
| Межцентровое крепежных: | мм | 172 |
| Посадочный диаметр: | мм | 146 |
| Габаритная глубина: | мм | 109 |
| Вес: | кг | 1.95 |
