Обзор

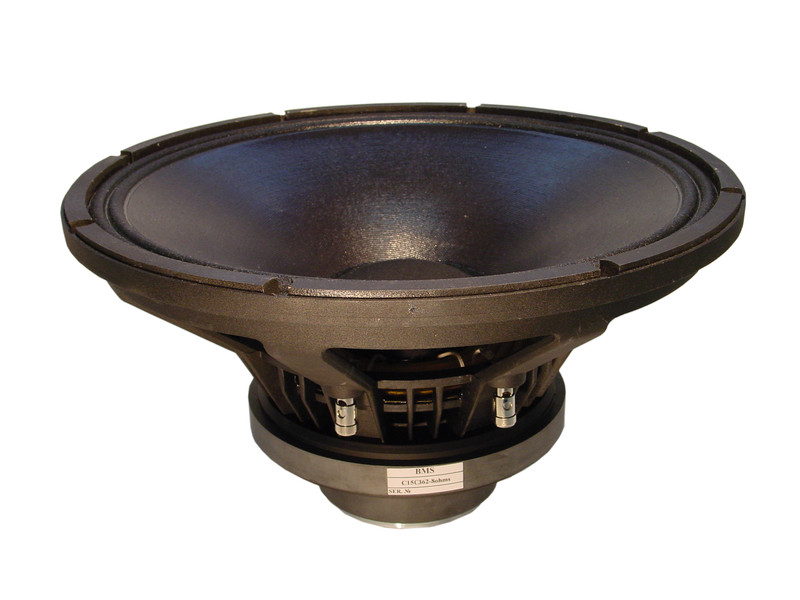

15C362
15" КОАКСИАЛЬНЫЙ ДИНАМИК С ФЕРРИТОВЫМИ МАГНИТАМИ
ОПИСАНИЕ :
- Чувствительность 1 Вт / 1 м - 98 дБ
- Мощность (AES) - 500 Вт + 80 Вт
- 3" медная катушка "Сэндвич"
- Тройное алюминиевое демодуляционное кольцо
- Точечный источник звука создающий когерентный фронт волны
- Динамик с высоким давлением и превосходным качеством звучания
- Оптимальное решение двухполосных акустических систем
Характеристики
15C362 ХАРАКТЕРИСТИКИ
| Назначение: | 2-полосные АС | |
| Номинальное сопротивление: | Ом | 8 |
| Мощность AES шум: | Вт | 500 |
| Чувствительность (1 Вт / 1 м): | дБ | 98 |
| Диапазон частот: | Гц | 40 - 20000 |
| Диаметр звуковой катушки: | мм | 77 (3") |
| Материал звуковой катушки: | Медь | |
| Высота звуковой катушки: | мм | 19 |
| Высота фланца: | мм | 10 |
| Рама: | Алюминиевый сплав | |
| Эффективный диаметр диффузора D: | мм | 335 |
Рекомендованное Ф/И оформление:
43 Л / 56 Гц, -3 дБ = 67 Гц, Диаметр трубы =120 мм / Длина = 155 мм
70 Л / 50 Гц, -3 дБ = 54 Гц, Диаметр трубы =140 мм / Длина = 155 мм
Параметры T-S
15C362 ПАРАМЕТРЫ THIELE-SMALL
| Резонансная частота: | Fs | Гц | 41.5 |
| Сопротивление: | /td>Re | Ом | 5.7 |
| Механическая добротность: | Qms | 5.5 | |
| Электрическая добротность: | Qes | 0.29 | |
| Полная добротность: | Qts | 0.28 | |
| Эквивалентный объем: | Vas | Л | 138 |
| Масса подвижной системы: | Mms | кг | 0.105 |
| Гибкость: | Cms | мм / Н | 0.140 |
| BL: | BL | Тесла м | 23.2 |
| Эффективная площадь: | Sd | м² | 0.0834 |
| Максимальное смещение: | Xmax | мм | +/- 4.5 |
ВЧ Драйвер
15C362 ХАРАКТЕРИСТИКИ ВЧ ДРАЙВЕРА
| Номинальное сопротивление: | Ом | 8 |
| Мощность AES: | Вт | 80 |
| Пиковая мощность: | Вт | 450 |
| Чувствительность (1 Вт / 1 м): | дБ | 112 |
| Диапазон частот: | Гц | 600 - 20000 |
| Рекомендуемая частота раздела: | Гц | 1200 |
| Диаметр звуковой катушки: | мм | 44.4 (1.75") |
| Материал магнита: | Ceramic | |
| Индукция в зазоре: | Т | 2.0 |
| Материал звуковой катушки: | Copper Clad Aluminium | |
| (2 слоя внутри и снаружи каркаса звуковой катушки) | ||
| Каркас звуковой катушки: | Kapton TM | |
| Материал мембраны: | Polyester |

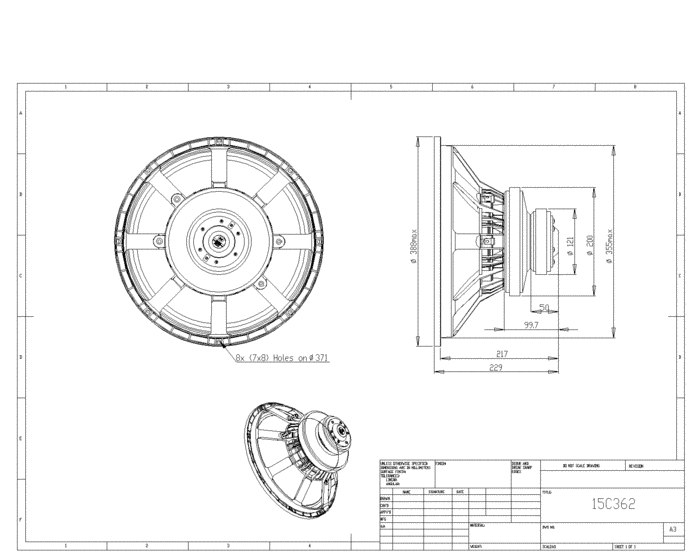

Чертежи
| Наружный диаметр: | мм | 388 |
| Диаметр крепежных отверстий: | мм | 8 (7 x 8) |
| Межцентровое крепежных: | мм | 371 |
| Посадочный диаметр: | мм | 358 |
| Габаритная глубина: | мм | 227 |
| Вес: | кг | 10.5 |
