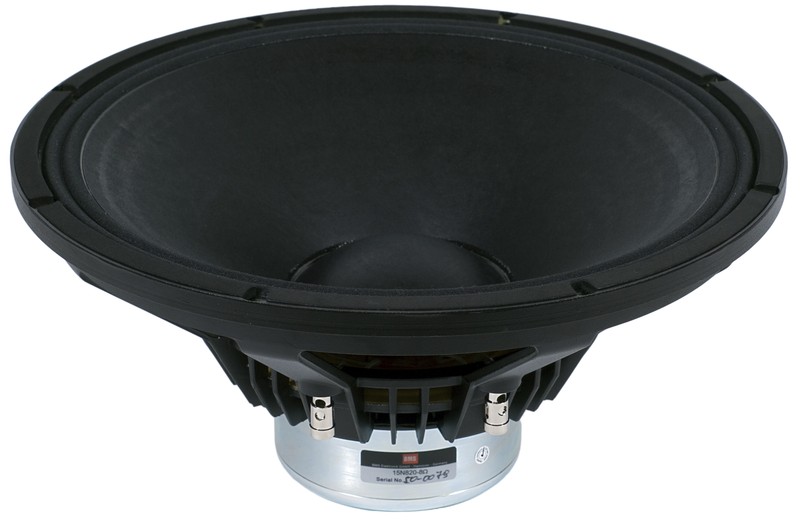

15N820
15" НЧ/СЧ ДИНАМИК С НЕОДИМОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ
ОПИСАНИЕ :
- Чувствительность 1 Вт / 1 м - 98 дБ
- Мощность (AES) - 900 Вт
- 4" медная катушка "Сэндвич"
- Неодимовая магнитная система
- Двойная пропитка диффузора для эффективной защиты от влаги
- Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
- Оптимальное решение для 2- или 3-полосных акустических систем
Характеристики
15N820 ХАРАКТЕРИСТИКИ
| Назначение: | 2- или 3-полосные АС | |
| Номинальное сопротивление: | Ом | 8 |
| Мощность AES шум: | Вт | 900 |
| Чувствительность (1 Вт / 1 м): | дБ | 98 |
| Диапазон частот: | Гц | 40 - 2500 |
| Диаметр звуковой катушки: | мм | 101.6 (4") |
| Материал звуковой катушки: | Медь | |
| Высота звуковой катушки: | мм | 19 |
| Высота фланца: | мм | 10 |
| Рама: | Алюминиевый сплав | |
| Эффективный диаметр диффузора D: | мм | 335 |
Рекомендованное Ф/И оформление:
60 Л / 50 Гц, -3 дБ = 58 Гц, Диаметр трубы = 140 мм / Длина = 183 мм
Параметры T-S
15N820 ПАРАМЕТРЫ THIELE-SMALL
| Резонансная частота: | Fs | Гц | 39.2 |
| Сопротивление: | /td>Re | Ом | 5.7 |
| Механическая добротность: | Qms | 4.5 | |
| Электрическая добротность: | Qes | 0.27 | |
| Полная добротность: | Qts | 0.26 | |
| Эквивалентный объем: | Vas | Л | 159 |
| Масса подвижной системы: | Mms | кг | 0.114 |
| Гибкость: | Cms | мм / Н | 0.144 |
| BL: | BL | Тесла м | 24.2 |
| Эффективная площадь: | Sd | м² | 0.0880 |
| Максимальное смещение: | Xmax | мм | +/- 4.5 |
| Индуктивность звуковой катушки: | Лe1k | мГн | 0.81 |
| Лe10k | мГн | 0.53 |
Чертежи
| Наружный диаметр: | мм | 388 |
| Диаметр крепежных отверстий: | мм | 8 x (7 x 8) |
| Межцентровое крепежных: | мм | 371 |
| Посадочный диаметр: | мм | 358 |
| Габаритная глубина: | мм | 184 |
| Вес: | кг | 5.7 |
