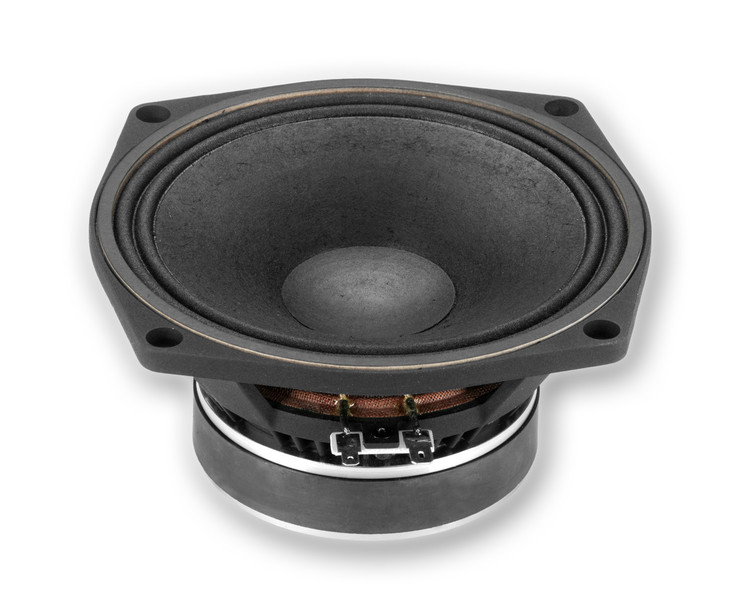

6S117
6.5" НИЗКОЧАСТОТНЫЙ/СРЕДНЕЧАСТОТНЫЙ ДИНАМИК С МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ
ХАРАКТЕРИСТИКИ :
- Чувствительность 1 Вт / 1 м - 93 дБ
- Мощность (AES) - 130 Вт
- 1.5" медная звуковая катушка "Сэндвич"
- Дважды обработанный диффузор для эффективной защиты от влаги
- Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
- Оптимальное решение для компактных 2- или 3-полосных акустических систем
Спецификация
6S117 СПЕЦИФИКАЦИЯ
| Назначение | Лow-middle | |
| Номинальное сопротивление: | Ом | 16 |
| Мощность AES шум: | Вт | 130 |
| Чувствительность (1 Вт / 1 м): | дБ | 93 |
| Диапазон частот: | Гц | 80 - 3500 |
| Диаметр звуковой катушки: | мм | 38 (1.5") |
| Материал звуковой катушки: | Медь | |
| Высота звуковой катушки: | мм | 15 |
| Высота фланца: | мм | 5 |
| Рама: | Алюминиевый сплав | |
| Эффективный диаметр диффузора D: | мм | 135 |
Thiele-Small
6S117 ПАРАМЕТРЫ THIELE-SMALL
| Резонансная частота: | Fs | Гц | 80 |
| Сопротивление: | Re | Ом | 11.4 |
| Механическая добротность: | Qms | 3.3 | |
| Электрическая добротность: | Qes | 0.49 | |
| Полная добротность: | Qts | 0.43 | |
| Эквивалентный объем: | Vas | Л | 10.4 |
| Масса подвижной системы: | Mms | кг | 0.011 |
| Гибкость: | Cms | мм / Н | 0.36 |
| BL: | BL | Тесла м | 11.3 |
| Эффективная площадь: | Sd | m² | 0.0143 |
| Максимальное смещение: | Xmax | мм | +/- 5 |
| Индуктивность звуковой катушки: | Лe1k | мГн | 0.64 |
| Лe10k | мГн | 0.42 |
Чертежи и Установка
| Наружный диаметр: | мм | 162 |
| Диаметр крепежных отверстий: | мм | 4 x 5.3 |
| Межцентровое крепежных: | мм | 172 |
| Посадочный диаметр: | мм | 146 |
| Габаритная глубина: | мм | 81.5 |
| Вес: | кг | 1.61 |
