Обзор

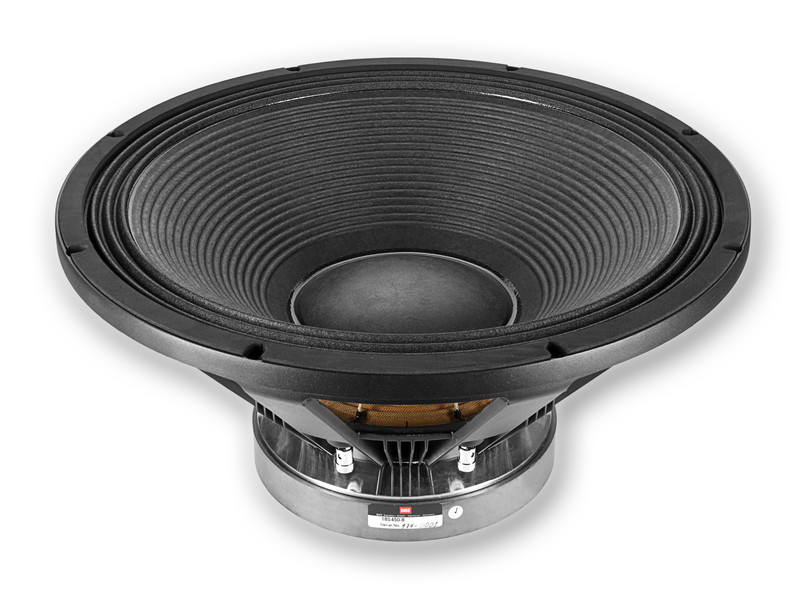

18S450



18" НЧ ДИНАМИК С ФЕРРИТОВЫМИ МАГНИТАМИ И МИНИМАЛЬНЫМ УРОВНЕМ ИСКАЖЕНИЙ



ХАРАКТЕРИСТИКИ :
  • Чувствительность 1 Вт / 1 м - 95 дБ
  • Мощность (AES) - 1200 Вт
  • 4" медная звуковая катушка "Сэндвич"
  • Двойная пропитка диффузора для эффективной защиты от влаги
  • Тройное алюминиевое демодуляционное кольцо для ультра-низкого уровня искажений
  • Оптимальное решение для высокоэффективных сабвуферов

Спецификация

18450 СПЕЦИФИКАЦИЯ

Назначение   Сабвуфер
Номинальное сопротивление: Ом 8
Мощность AES шум: Вт 1200
Чувствительность (1 Вт / 1 м): дБ 95
Диапазон частот: Гц 20 - 200
Диаметр звуковой катушки: мм 101.6 (4")
Материал звуковой катушки:   Медь
Высота звуковой катушки: мм 36
Высота фланца: мм 12
Рама:   Алюминиевый сплав
Эффективный диаметр диффузора D: мм 393

Рекомендованное Ф/И оформление:
130 L / 38 Hz, BRD = 210 мм / 393 мм длина

Thiele-Small

18S450 ПАРАМЕТРЫ THIELE-SMALL

Резонансная частота: Fs Гц 29
Сопротивление: Re Ом 5.5
Механическая добротность: Qms   7.25
Электрическая добротность: Qes   0.32
Полная добротность: Qts   0.31
Эквивалентный объем: Vas Л 281
Масса подвижной системы: Mms кг 0.224
Гибкость: Cms мм / Н 0.134
BL: BL Тесла м 26.5
Эффективная площадь: Sd 0.1213
Максимальное смещение: Xmax мм +/- 12
Индуктивность звуковой катушки: Лe1k мГн 1.1
  Лe10k мГн 0.58

Чертежи и Установка

18S450 ЧЕРТЕЖИ



18S450 УСТАНОВОЧНАЯ ИНФОРМАЦИЯ

Наружный диаметр: мм 458
Диаметр крепежных отверстий: мм 8 x 8.5
Межцентровое крепежных: мм 440
Посадочный диаметр: мм 414
Габаритная глубина: мм 233
Вес: кг 14.5

Графики

18S450 ГРАФИКИ

Частотная характеристика при подаче 1000 W (89.4 V)
на расстоянии 1 метр в фазоинверторе объёмом 170 литров настроенном на 32 Гц 2я и 3я гармоники показаны на 10 дБ выше..
